I. BƠM THỦY LỰC LÀ GÌ? CÁCH PHÂN LOẠI BƠM THỦY LỰC.

     Bơm thủy lực là một cơ cấu biến đổi năng lượng, dùng để biến cơ năng thành năng lượng của dầu. Trong hệ thống thủy lực chủ yếu sử dụng bơm thể tích, tức là loại bơm thực hiện biến đổi năng lượng bằng cách thay đổi thể tích các khoang làm việc, khi thể tích của khoang làm việc tăng bơm thực hiện hút dầu, khi thể tích của khoang làm việc giảm bơm đẩy dầu ra. Tùy thuộc vào lượng dầu do bơm đẩy ra trong một chu kỳ làm việc, ta có thể phân ra hai loại bơm thể tích:

     + Bơm có lưu lượng cố định (bơm cố định): Với một tốc độ quay bơm nhất định thì lưu lượng bơm ra là không đổi (tuy nhiên thực tế có thay đổi do bơm có tổn thất lưu lượng).

     + Bơm có lưu lượng thay đổi (bơm điều chỉnh): Với một tốc độ quay bơm nhất định thì lưu lượng bơm có thể điều chỉnh được trong một dải cho phép tùy từng kết cấu bơm.

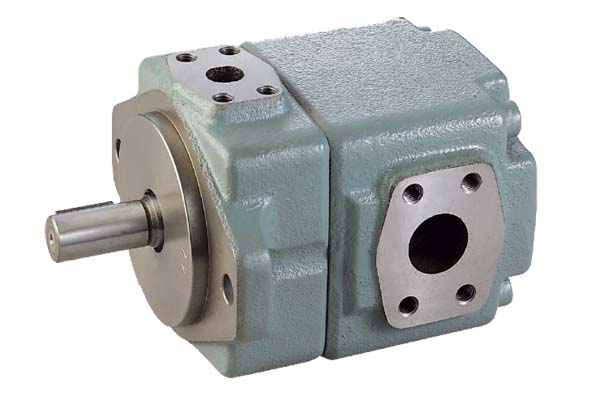

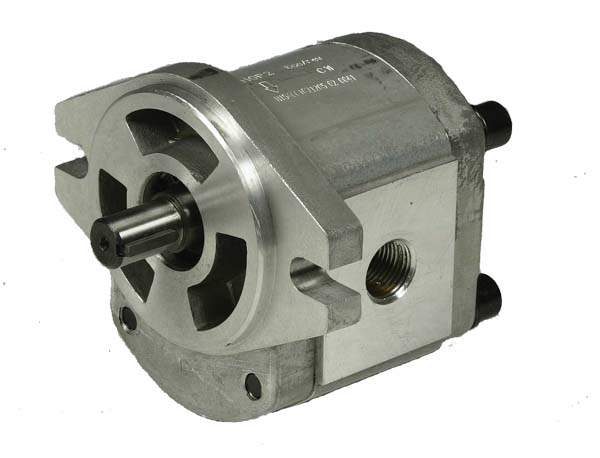

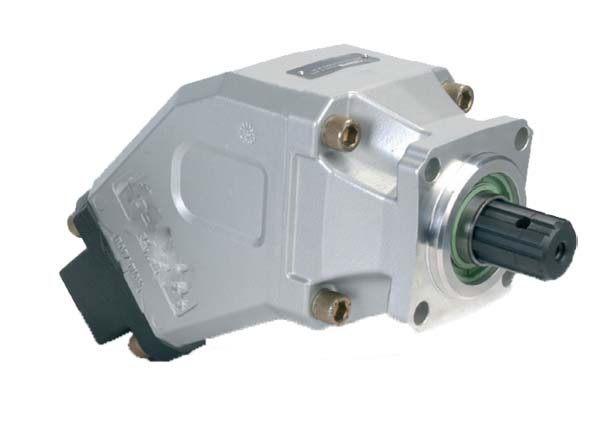

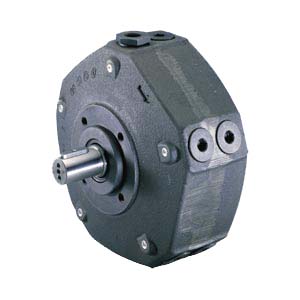

            Phân loại theo cấu tạo thì có một số loại bơm thông dụng như sau:

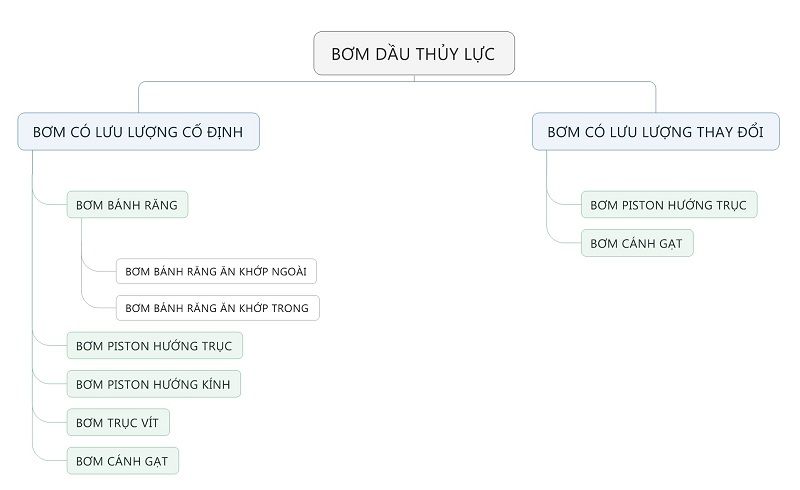

                Phân loại tổng quát bơm thủy lực theo sơ đồ chi tiết sau.

Hình 5: Phân loại bơm thủy lực.

II. CÁCH TÍNH TOÁN BƠM THỦY LỰC VÀ ĐỘNG CƠ LAI BƠM.

2.1 Thông số ban đầu.

     - Chọn sơ bộ số vòng quay động cơ điện: n_đc (vg/ph). (tham khảo theo tốc độ của động cơ điện muốn sử dụng).

     - Áp suất làm việc lớn nhất yêu cầu bơm cấp (tính cả tổn thất): p (Bar).

     - Lưu lượng lớn nhất của cơ cấu chấp hành (xi lanh thủy lực, mô tơ thủy lực) cần cấp đồng thời: Q (cm3/ph)

     - Tổn thất lưu lượng của bơm (chọn sơ bộ):

Ƞ_vol = 0,9 ÷ 0,95

2.2. Tính toán lưu lượng riêng của bơm

     - Tính lưu lượng riêng của bơm: q = Q/(n_đc*η_vol) (cm³/vg) hay (cc).

     Sau khi tính được lưu lượng riêng của bơm q cần chọn theo tiêu chuẩn (xem thêm phần dưới).

2.3. Tính toán công suất động cơ điện

     - Lưu lượng lý thuyết của bơm được tính theo công thức:

Q_b = q.n_đc/1000 (l/ph)

     - Chọn sơ bộ hiệu suất của bộ truyền từ bơm tới động cơ: Ƞ₁ = 0,86

     - Công suất làm việc trên trục động cơ được tính theo công thức:

N_tr = p_p.Q_p/(600.Ƞ₁) (kw)

    Chọn động cơ điện theo tiêu chuẩn hãng đảm bảo lớn hơn công suất trên trục. Tùy theo yêu cầu độ an toàn của hệ thống và linh kiện sử dụng sẽ có các kết quả là khác nhau, sau khi tính chọn xong nên có bước tính kiểm nghiệm lại áp suất và lưu lượng thực tế của bơm qua đó có cài đặt van an toàn hợp lý.

Ghi chú: Tham khảo bảng quy đổi các đơn vị thủy lực tại CHUYỂN ĐỔI ĐƠN VỊ VÀ THÔNG SỐ DẦU THỦY LỰC

III. TIÊU CHÍ CẦN BIẾT KHI CHỌN BƠM THỦY LỰC.

            Những đại lượng đặc trưng cho bơm gồm có:

     + Lưu lượng riêng (lưu lượng vòng): là đại lượng đặc trưng quan trọng nhất, kí hiệu V (cm³/vòng). Đây là giá trị thể hiện lưu lượng mà bơm đẩy ra được sau một vòng quay, nó sẽ ảnh hưởng trực tiếp đến tốc của các cơ cấu chấp hành.

     + Số vòng quay n (vg/ph): Thường bơm được thiết kế trong dải số vòng quay tối ưu để bơm hoạt động tốt, đảm bảo hiệu suất.

     + Áp suất p (Bar): có các loại áp suất như: áp suất làm việc liên tục lớn nhất; áp suất làm việc tức thời lớn nhất nhất; áp suất lớn nhất bơm có thể chịu được.

     + Hiệu suất ƞ (%): Tùy từng kết cấu và hãng sản xuất thì bơm sẽ có hiệu suất khác nhau.

     + Độ ồn.

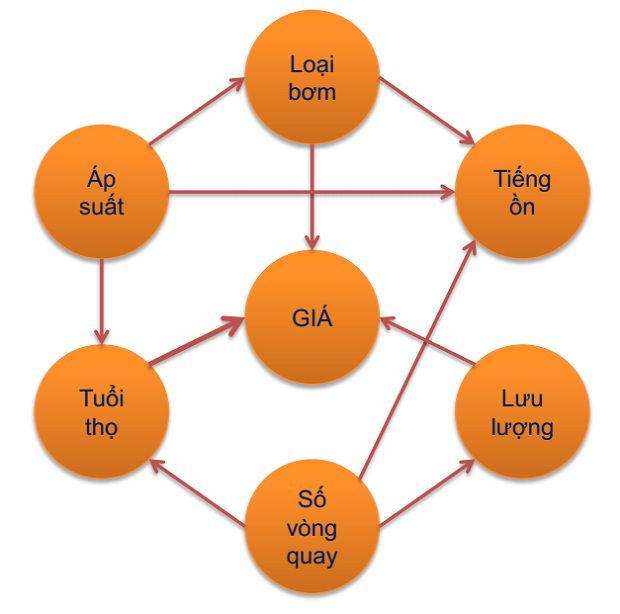

            Khi chọn bơm cần chú ý đến các yếu tố về kỹ thuật và kinh tế như sau: Giá cả; tuổi thọ; áp suất; phạm vi số vòng quay; khả năng chịu các hợp chất hóa học; sự dao động của lưu lượng; thể tích nén cố định hoặc thay đổi; công suất; hiệu suất… Cụ thể xem hình sau:

Hình 6:  Sự phụ thuộc các yếu tố khi chọn bơm thủy lực.

   Xem thêm các mục sau để có lựa chọn hợp lý nhất cho nhu cầu của bạn:

 + Hướng dẫn chọn bơm piston.

 + Hướng dẫn chọn bơm cánh gạt.

 + Hướng dẫn chọn bơm bánh răng.
