1. Van một chiều thủy lực có điều khiển là gì? Ứng dụng.

   Van một chiều thủy lực có điều khiển là một loại van thủy lực được thiết kế để sử dụng trong các ứng dụng yêu cầu thiết bị truyền động được khóa ở vị trí, van một chiều có điều khiển cho phép dòng chảy tự do từ cổng đầu vào qua cổng đầu ra. Cung cấp một áp suất mở cho van cho phép dòng chảy theo hướng ngược lại.

   Thông thường, có hai loại van một chiều vận hành bằng thủy lực. Đây là loại lắp trên đường có bộ dẫn dầu tích hợp hoặc bên ngoài và loại ống góp có thể được lắp trực tiếp vào xi lanh hoặc van điều khiển. Hầu hết các hệ thống và người sử dụng sẽ thấy rằng những thiết kế van này hoạt động hiệu quả nhất khi kết hợp với van điều khiển, cho phép các cổng van thông khí vào bồn chứa khi nó đã được đặt chính giữa.

   Van một chiều có điều khiển là loại van hoạt động như van một chiều thông thường tức là cho dầu đi theo một chiều từ A sang B, tuy nhiên loại van này có thêm một chức năng nữa là có thể cho dầu từ B sang A bằng cách tác động một dòng dầu vào cửa X.

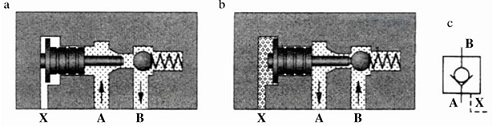

Hình 1: Van một chiều có điều khiển

                                                      a. Chiều từ A sang B có tác dụng như van 1 chiều.

                                                      b. Chiều từ B sang A khi có tác dụng vào cửa X.

                                                      c. Ký hiệu van.

    Để chọn kích thước của van ta dựa vào lưu lượng và áp suất làm việc max tại van.

Ví dụ:

- Điều kiện làm việc của van :

+ Lưu lượng qua van : Q_v = Q₁ = 24,4494 (lít/ph).

+ Áp suất cực đại tại van : P_v = P_1max = 82,28 (bar).

+ Đường kính ống tại vị trí lắp van : d_ống = 10 (mm).

2. Cấu tạo của van một chiều có điều khiển cơ bản.

- Dựa vào điều kiện làm việc và theo Catalogue của hãng REXROTH ta chọn được van một chiều có điều khiển với các thông số như sau :

+ Hình dạng kết cấu :

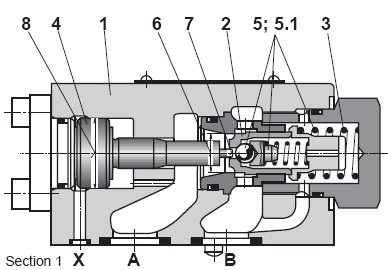

Hình 2: Hình dạng kết cấu van.

+Tên van : SV6PB1-6XV.

+Khối lượng : 0,8 (kg).

+ Áp suất làm việc Max của van : P_lvMax = 315 (bar).

+Lưu lượng dòng dầu điều khiển : 0,68 (cm3/ph).

+ Độ chênh áp để mở van ( B -> A) : DP ≈ 2,5 (bar).

+ Lưu lượng lớn nhất có thể qua van : Q_max = 60 (lít/ph).

+ Độ chênh áp để mở van (A -> B) : Delta P ≈ 3 (bar).
