Hệ thống thủy lực cho máy ép đơn giản (power pack for Can Press) là hệ thống được dùng để điều khiển một xi lanh thủy lực lên xuống của máy ép đơn giản. Máy ép thủy lực đơn giản là máy ép chỉ có một xi lanh để chuyển động ép, đây là loại máy có lực ép nhỏ (khoảng 50 tấn trở lại). Máy ép thủy lực đơn giản thường là kết cấu kiểu khung như hình 12.1 dưới đây.

Hình 12.1. Máy ép thủy lực kiểu khung chữ H

   Hệ thống thủy lực của máy này được thiết kế đơn giản nhất, tức là bỏ bớt một số thiết bị và khả năng làm việc như: Rơ le áp suất, chế độ xả tải (tăng ổn định cho máy), khả năng điều chỉnh tốc độ... Điện áp động cơ điện sử dụng là loại xoay chiều một pha AC 220V hoặc ba pha AC380 V, sơ đồ thủy lực của hệ thống này như hình 12.2 dưới đây.

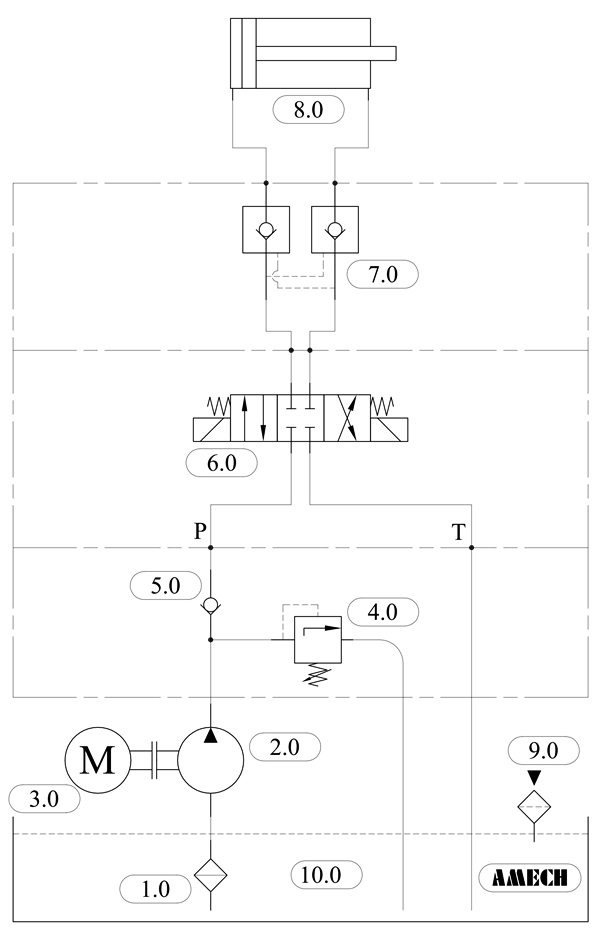

Hình 12.2. Sơ đồ thủy lực cho máy ép đơn giản.

   Tùy thuộc vào lực ép, tốc độ ép yêu cầu mà có thể chọn công suất động cơ điện khác nhau và thiết bị thủy lực đồng bộ theo. Hệ thống được thiết kế đồng bộ để điều khiển xi lanh hoạt động hai chiều, ngoài ra hệ thống có thêm cụm van chống tụt hai chiều phù hợp các việc giữ vật tại ví trí ép bất kì trong hành trình của xi lanh (hạn chế vật ép đàn hồi lại khi xi lanh ép bị tụt do rò rỉ ở van phân phối) trong khi đang làm việc.

   Chức năng nhiệm vụ của các phần tử thủy lực trong sơ đồ hình 12.2:

     + Lọc dầu hút số 1 (Filter section):

   Loại bỏ tạp chất bẩn trước khi vào bơm dầu và hệ thống thủy lực, nhằm bảo vệ các thiết bị thủy lực không bị xước, kẹt các bề mặt làm việc. Lọc dầu hút thường dùng loại 100 µm.

     + Bơm dầu thủy lực số 2 (Hydraulic Pump):

   Là thiết bị chuyển hóa năng lượng từ đồng cơ điện thành năng lượng dòng thủy lực với áp suất và lưu lượng nhất định cấp vào hệ thống thủy lực. Thường bơm sử dụng trong sơ đồ này là bơm thủy lực bánh răng.

     + Động cơ điện số 3:

   Là thiết bị chuyển hóa điện năng thành mô men quay bơm dầu thủy lực. (Tùy vào yêu cầu sử dụng có thể dùng các loại điện áp khác nhau như:  Động cơ điện xoay chiều  một pha AC 220V, động cơ điện xoay chiều ba pha AC 380V…).

     + Van an toàn số 4 (Relief Valves):

   Là thiết bị thủy lực có nhiệm vụ bảo vệ hệ thống thủy lực khi quá tải. Van này được đặt sẵn một áp suất nhất định, khi bơm dầu thủy lực đạt mức áp suất này (do kẹt cơ khí hoặc có vật cản trong quá trình làm việc dẫn tới tại trọng nâng quá lớn) dầu sẽ được xả về thùng => áp suất không thể tăng thêm => bảo vệ các phần tử thủy lực khác.

     + Van một chiều số 5 (check valve):

   Van này có nhiệm vụ chỉ cho dòng dầu đi theo một hướng từ bơm lên, nhằm bảo vệ bơm không bị quay ngược chiều khi động cơ điện dừng đột ngột do mất điện.

     + Van phân phối 4/3 (van điện từ, van solenoid) số 6:

   Van này có nhiệm vụ đào chiều được dầu thủy lực cao áp để điều khiến các xi lanh tiến lùi theo ý muốn. Để điều khiển van này phải có dòng điện hoặc nhấn bằng tay vào đầu van (tùy loại van có hoặc không có chức năng này).

     + Van một chiều có điều khiển chống tụt hai phía số 7 (Pilot Operated Check Valves):

   Van này có nhiệm vụ chỉ nâng, hạ xi lanh khi có áp suất mở van => giữ xi lanh ép ở một ví trí nhất định mà không bị tụt.

     + Xi lanh thủy lực số 8  (Hydraulic cylinder):

   Xi lanh có nhiệm vụ tạo lực đẩy để ép và nâng hạ. Xi lanh thủy lực thường dùng trong ứng dụng này là loại AMF3-TS-W.

     + Nắp đổ dầu số 9:

   Với bộ nguồn nhỏ thì vị trí này vừa có nhiệm vụ cấp dầu vừa có nhiệu vụ tháo dầu ra khỏi thùng dầu.

     + Thùng chứa dầu số 10 (Tank oil):

   Chứa mức dầu phù hợp cho hoạt động của toàn bộ hệ thống. Tùy vào vị trí lắp đặt và yêu cầu sử dụng mà ta có thể chọn thùng dầu tròn (kiểu trụ tròn) hoặc vuông (hình hộp chữ nhật).

   Hình ảnh một số model xi lanh thủy lực có thể dùng cho máy ép đơn giản được sản xuất bởi công ty Amech:
